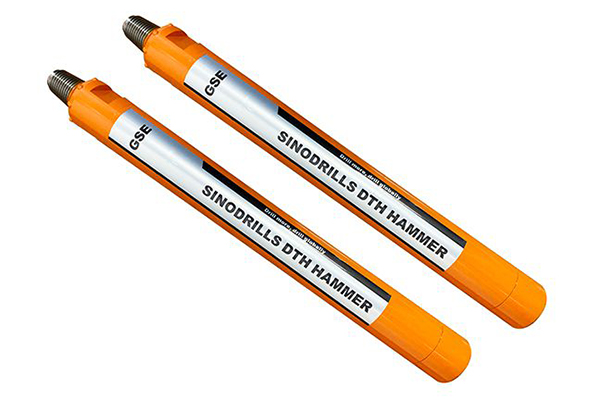

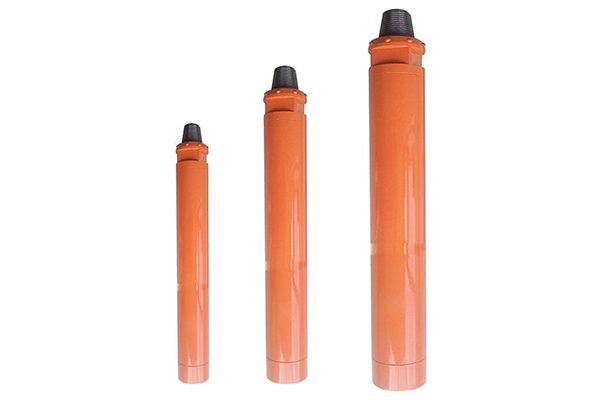

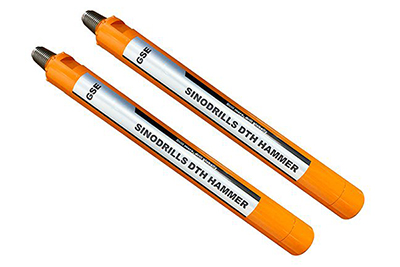

Marteaux fond de trou / Marteaux DTH / Marteau FDT Marteaux fond de trou / Marteaux DTH / Marteau FDT Marteaux fond de trou / Marteaux DTH / Marteau FDT

Le marteau fond de trou FDT fait usage d'air comprimé pour produire une force d'impact, ce qui permet d'entraîner efficacement les taillants pour broyer les roches.

Caractéristiques
  • Matériau de qualité optimale, processus de fabrication CNC, traitement thermique de qualité, conception de pointe;
  • Excellente stabilité et fiabilité;
  • Haute fréquence d'impact;
  • Consommation d'air comprimé minime;
  • Durée de vie prolongée
Applications

Exploitation minière, carrières, forage de puits d'eau, forage de puits géothermique, pieux de fondation, etc.

Commentaires
Structure
  • Marteaux fond de trou / Marteaux DTH / Marteau FDT
  • 01- élément supérieur
    02 - joint torique
    03- clapet antiretour
    04- ressort
    05- rondelle en acier
    06- vanne rigide
    07- joint torique
    08- cylindre interne
    09- piston
    10- tube de sortie
    11- anneau de retenue du trépan
    12- joint torique
    13- support d'entraînement

Données techniques du marteau FDT GSE-DHD3.5

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
22.62kg 80mm 808mm 32 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
90mm-105mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
4.5 9.5 12.5

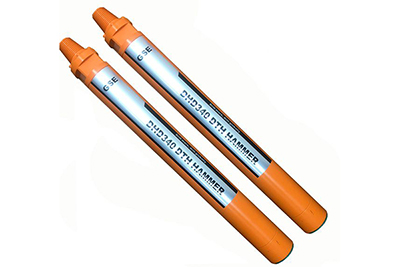

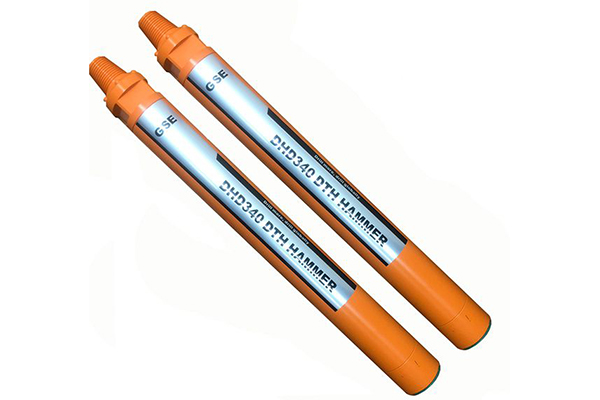

Données techniques du marteau FDT GSE-DHD340

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
38.00kg 99mm 881mm 31 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
5 10.2 15

Données techniques du marteau FDT GSE- DHD350-

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
74.0kg 126mm 1028mm 30 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
134mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 14.7 19.5

Données techniques du marteau FDT GSE-DHD360

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
112kg 144mm 1135mm 28 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
154mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
8.7 14.5 25

Données techniques du marteau FDT GSE- DHD380

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
180.0kg 182mm 1228mm 23 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
12 26 35

Données techniques du marteau FDT GSE-QL40

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
39.5kg 99mm 952mm 31 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
5 10 15

Données techniques du marteau FDT GSE-QL50

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
74kg 126mm 1079mm 30 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
134mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 14.7 19.5

Données techniques du marteau FDT GSE-QL60

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
110kg 144mm 1080mm 28 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
154mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
8.7 14.5 25

Données techniques du marteau FDT GSE-QL80

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
182kg 182mm 1211mm 23 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
12 26 35

Données techniques du marteau FDT GSE-Misssion30

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
23kg 80mm 909mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
90mm-105mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
3.8 8 11.5

Données techniques du marteau FDT GSE-Misssion40

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
41kg 99mm 955mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
4.5 9 14

Données techniques du marteau FDT GSE-Misssion50

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
74.0kg 126mm 1079mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
134mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
6.5 12.5 17

Données techniques du marteau FDT GSE-Misssion60

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
105kg 144mm 1108mm 30 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
152mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 16 24

Données techniques du marteau FDT GSE-Misssion80

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
193kg 182mm 1298mm 25 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
10 24 33

Données techniques du marteau FDT GSE-SD4

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
39kg 99mm 932mm 31 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
5 10.2 15

Données techniques du marteau FDT GSE-SD5

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
74kg 126 mm 1043mm 30 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
138mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 14.7 19.5

Données techniques du marteau FDT GSE-SD6

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
113kg 144 mm 1150mm 28 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
154mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
8.7 14.5 25

Données techniques du marteau FDT GSE-SD8

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
182kg 182mm 1199mm 23 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
12 26 35

Données techniques du marteau FDT GSE-DHD2.5N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
17.5kg 70mm 806mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
76mm-80mm 8 bar-24 bar @ 10 bar @18 bar @ 24 bar
2 4 6

Données techniques du marteau FDT GSE-DHD3.5N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
24.5kg 80mm 863mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
90mm-105mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
3.8 8 11.5

Données techniques du marteau FDT GSE-DHD340N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
40.5kg 99mm 936mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
108mm-130mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
54.5 9 14

Données techniques du marteau FDT GSE- DHD350N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
74.0kg 126mm 1081mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
138mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
6.5 12.5 17

Données techniques du marteau FDT GSE-DHD360N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
106kg 144mm 1187mm 30 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
152mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 16 24

Données techniques du marteau FDT GSE- DHD380N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
195kg 182mm 1318mm 25 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
10 24 33

Données techniques du marteau FDT GSE-QL50N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
73kg 126mm 1061mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
138mm-152mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
6.5 12.5 17

Données techniques du marteau FDT GSE-QL60N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
108kg 144mm 1131mm 30 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
152mm-254mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
7.5 16 24

Données techniques du marteau FDT GSE-QL80N

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
193.5kg 182mm 1300mm 25 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
203mm-305mm 8 bar-30 bar @ 10 bar @18 bar @ 24 bar
10 24 33

Données techniques du marteau FDT GSE-W30

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
19kg 80mm 725mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
90mm-110mm 6 bar-20 bar @ 8 bar @18 bar
3.8 8

Données techniques du marteau FDT GSE-W40

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
31kg 99mm 730 mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
110mm-130mm 6 bar-20 bar @ 8 bar @18 bar
4.5 9

Données techniques du marteau FDT GSE-W50

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
54kg 126mm 808mm 33 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
138mm-152mm 6 bar-20 bar @ 8 bar @18 bar
6.5 12.5

Données techniques du marteau FDT GSE-W60

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
84kg 144mm 936mm 30 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
154mm-178mm 6 bar-20 bar @ 8 bar @18 bar
6.5 15

Données techniques du marteau FDT GSE-W80

Poids net Diamètre extérieur Longueur du MFT sans trépans Fréquence à 18 bar
165kg 182mm 1112 mm 25 HZ
Taille de trou Pression de travail Consommation d’air: M3 (CBM)/min
203mm-305mm 6 bar-20 bar @ 8 bar @18 bar
10 26
